产品介绍

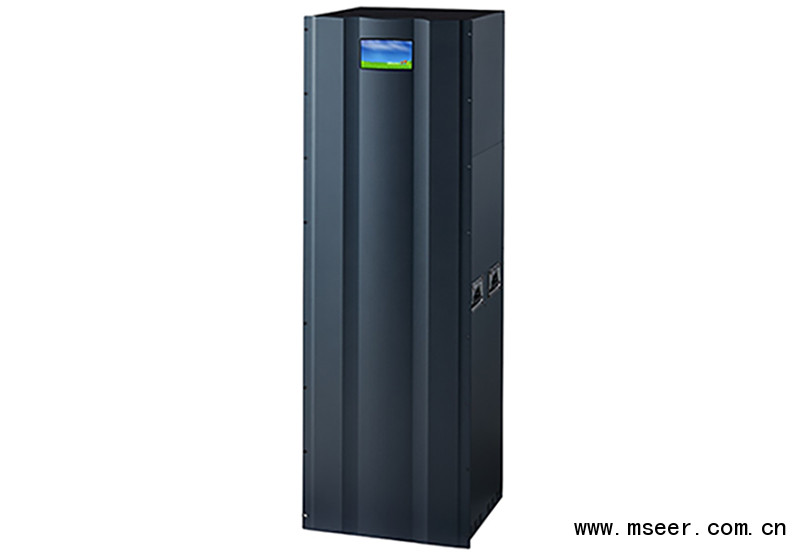

HMD系列4K无缝切换矩阵，是一款最高支持4KP30的单路单卡混合插卡矩阵，通过框架的模具+模块化、内部结构的专业化+智能化、电气线路的优化+标准化等手段，匠心设计，锻造出的一款外形美观漂亮、结构合理牢固、性能优越稳定的4K高端无缝切换矩阵。整个系列分五个19英寸标准机型，分别是2U的9×9、4U的18×18、8U的36×36、17U的72×72和32U的144×144。
HMD系列4K无缝切换矩阵，将智能化、网络化、模块化、数字化和音频加解嵌技术融为一体，采用最经济的单路单卡结构，每通道带宽为17Gbps的四总线设计，采用44:4无压缩的采样技术；6英寸1920×1080显示器及多点电容触摸屏，具有强大的交互式触摸控制功能和点对点监视1080信号的功能；通过两者配合，方便在工地现场对系统进行检测、调试。
HMD系列4K无缝切换矩阵，最高支持4KP30信号无缝切换输出，具有上、下变换的无缝切换功能，兼容HDMI1.4和3D信号。同时也可配置相对经济的快切输出卡，配置灵活多样。输入可选CVBS、 YPBPR、VGA、DⅥ(策容HDMI)3G-SDI(向下兼容HD和SD)、6G-SDI(向下兼容)、HDMI、2K- Fiber、4K- Fiber、 HDBaseT等接囗形式。4K及下变换的无缝输出通过HDMI无缝卡+所需接口转换器方式；经济的快切输出卡为最高支持4K的透传卡，支持的接口有：HDMI(兼容DVI)、 Fiber、 HDBaseT、SDI等。
HMD系列4K无缝切换矩阵，最高支持4KP30信号无缝切换拼接输出，通过随机软件对板卡的输出参数设置，能对输入图像按工程需要实现M×N的拼接功能，每路输出最高分辨率达4KP30并实现无缝切换。
HMD系列4K无缝切换矩阵，内部设置智能安全管理器，对设备进行在线动态监测；采用更加可靠的高容错率N+N电源热备份设计，并支持热插拔操作，支持7天24小时全天候工作。
HMD系列4K无缝切换矩阵，可完美应用于高端可视会议、城市风貌展示、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
功能特性
◎单路单卡的模块化结构，应用灵活，节省成本，便于系统升级、扩容及维护。
◎电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力。
◎交换核心信号速率高达17Gbp5，保证了超高清图像信号的输出，允许HDMl.4
和3D信号通过
◎输岀支持无缝切换和拼接功能。
◎支持多种接口信号格式的转换输出功能，支持视频+音频的数据同步切换，及外部模
拟音频的加嵌和减嵌。
◎独特的信号链路屏蔽设计技术，保证了信号的稳定性
◎输入端过电压保护，降低了设备被损坏的概率。
◎采用了全数字无压缩传输，真正确保信号无失真。
◎内置6英寸1920×1080显示器及多点电容触摸屏，具有强大的交互式触摸控制功能
内部状态监测显示和信号监视功能。
◎智能化板卡管理技术，能通过卡上的DP拨码开关、触摸屏上设置界面和上位机软件
方便用户对板卡参数的更改
◎内置智能安全管理器，能对内部重要部件和区域进行在线动态监测，并作出对应的
系列联动措施
◎内置多格式高清信号发生器，配合6寸监视屏，便于对系统进行调试检测。
◎特殊的风道设计，配合PWM强力风扇，在智能安全管理器的控制下，确保矩阵处于
安全的温度环境下工作。
◎采用更加可靠的高容错率N+N电源热备份设计，极大地提高了矩阵的安全运行能力。
◎具备掉电状态自动存储保护、开机自动恢复记忆功能。
◎提供多种管理方式：面板管理、RS232管理、网络管理及计算机软件管理。
技术参数
交换核最高速率：17Gbps
最高像素时钟：297.mHZ
通道间隔离度：>65dB
最大传播延时：5rs(±lns
切换速度：≤100ns
支持信号格式
输入：CVBS、YPBPR、VGA、DVI、3G-SDl、6G-SDl、HDMI、2K-Fiber、4K-Fiber、 HDBaseT
输出：无缝:HDMI(其他接口通过本司转换器输出);快切:6G-SDI、HDMI、4K-Fiber、 HDBaseT
音频：支持视频+音频的数据同步切换，支持外部模拟音频加嵌和减嵌
最高分辨率：3840x2160P30/1920×1080P120
控制类型
常规机型：面板按键；M后缀机型：电容触摸屏
RS-232
控制接口：DB9
波特率与协议波特率：9600
数据位：8位
停止位:1位，无奇偶校验位
串行控制口结构：2=TX，3=RX，5=GND
TCP/IP
接口：RJ45
网络控制协议：UDP；TCP/P
电源：220∨AC，50/60H
电源备份方式：N电源热备份
存储环境温度：-20℃-+60℃
工作环境温度：0℃-50℃
相对环境湿度：5%~75%
